产品说明：

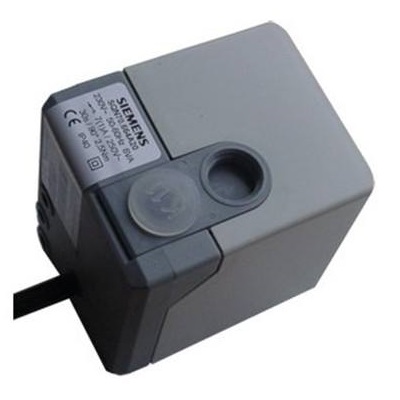

电子式风门执行器SQN7...系列，可用于小型到中型燃烧器的风门控制，或燃油燃烧器和燃气燃烧器的燃料、空气比例控制。
此系列最大扭距2.5 Nm
运行时间：
SQN70... / SQN71... 4 ... 30 s
SQN74... / SQN75... 4 ... 60 s
顺时针或逆时针旋转
带有智能电子单元
可选轴型号
有两个限位和两个继电器; SQN70... / SQN71...的两个和SQN74... / SQN75...中的一个可以精确调节
SQN70... / SQN71... 可直接替代SQN30... / SQN31...

技术参数 - 西门子SQN7...系列风门执行器

SQN70...系列转向：逆时针
接线图	轴号	90º运行时间	常规扭距	僵持扭距	辅助开关数	盒子长度	220V-15%... 240V+10% 50...60Hz	SQN7...可替代
No	No	s	Nm	Nm	Pieces	mm	型号	型号
4	0	4	1.5	0.7	2	117	SQN70.244A20	SQN30.121A2700
6	0	4	1.5	0.7	2	80	SQN70.264A20	SQN30.102A2700
9	0	4	1.5	0.7	2	117	SQN70.294A20	SQN30.111A2700
4	0	4	1.5	0.7	2	117	SQN70.244A20	SQN30.121A3500
9	0	4	1.5	0.7	2	117	SQN70.294A20	SQN30.111A3500
2	0	12	2.5	1.2	2	117	SQN70.424A20
5	0	12	2.5	1.2	2	117	SQN70.454A20
6	0	30	2.5	1.3	2	80	SQN70.664A20	SQN30.401A2700
6	3	30	2.5	1.3	2	80	SQN70.664A23	SQN30.402A2730
2	0	4	1.5	0.7	2	117	SQN70.224A20
SQN71...系列转向：顺时针
接线图	轴号	90º运行时间	常规扭距	僵持扭距	辅助开关数	盒子长度	220V-15%... 240V+10% 50...60Hz	SQN7...可替代
No	No	s	Nm	Nm	Pieces	mm	型号	型号
4	0	4	1.5	0.7	2	117	SQN71.244A20	SQN31.121A2700
4	3	4	1.5	0.7	2	117	SQN71.244A23	SQN31.121A2730
4	6	4	1.5	0.7	2	117	SQN71.244A26	SQN31.121A2760
6	0	4	1.5	0.7	2	80	SQN71.264A20	SQN31.101A2700
9	0	4	1.5	0.7	2	117	SQN71.294A20	SQN31.111A2700
9	6	4	1.5	0.7	2	117	SQN71.294A26	SQN31.111A2760
2	0	12	2.5	1.2	2	117	SQN71.424A20
5	0	12	2.5	1.2	2	117	SQN71.454A20
6	0	30	2.5	1.3	2	80	SQN71.664A20	SQN31.401A2700
6	6	30	2.5	1.3	2	80	SQN71.664A26	SQN31.401A2760
9	0	30	2.5	1.3	2	117	SQN71.694A20	SQN31.411A2700
9	3	30	2.5	1.3	2	117	SQN71.694A23	SQN31.411A2730
SQN75...系列转向：顺时针
接线图	轴号	90º运行时间	常规扭距	僵持扭距	辅助开关数	盒子长度	220V-15%... 240V+10% 50...60Hz	SQN7...可替代
No	No	s	Nm	Nm	Pieces	mm	型号	型号
2	1	4	1.5	0.7	2	115	SQN75.244A21
4	1	4	1.5	0.7	2	115	SQN75.244A21
9	1	4	1.5	0.7	2	115	SQN75.294A21
2	1	12	2.5	1.2	2	115	SQN75.424A21
4	1	12	2.5	1.2	2	115	SQN75.444A21
9	1	30	2.5	1.3	2	115	SQN75.694A21
6	1	60	2.5	1.3	2	115	SQN75.864A21
SQN74...系列转向：逆时针
接线图	轴号	90º运行时间	常规扭距	僵持扭距	辅助开关数	盒子长度	220V-15%... 240V+10% 50...60Hz	SQN7...可替代
No	No	s	Nm	Nm	Pieces	mm	型号	型号
2	1	4	1.5	0.7	2	115	SQN74.244A21
4	1	4	1.5	0.7	2	115	SQN74.244A21
9	1	4	1.5	0.7	2	115	SQN74.294A21
2	1	12	2.5	1.2	2	115	SQN74.424A21
4	1	12	2.5	1.2	2	115	SQN74.444A21
9	1	30	2.5	1.3	2	115	SQN74.694A21
6	1	60	2.5	1.3	2	115	SQN74.864A21
